15. April 2021
Anwendungen

Gigantischer Videowürfel bei den SCL Tigers - gehalten von drei GIS Kettenzügen

Imposant hängt der neue Videowürfel am Hallendach des modernisierten Eishockey Stadion der SCL Tigers in Langnau. Mit seinem Gesamtgewicht von über 5 Tonnen hängt er an drei GIS Elektrokettenzügen. Die drei Motoren mit einer Zugkraft von je 2000 kg heben oder senken den Würfel synchron in die gewünschte Position.

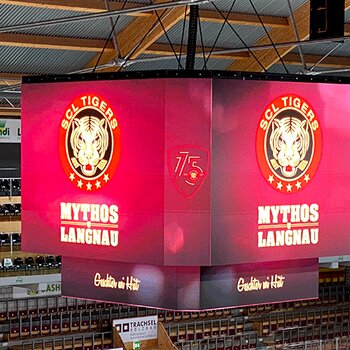

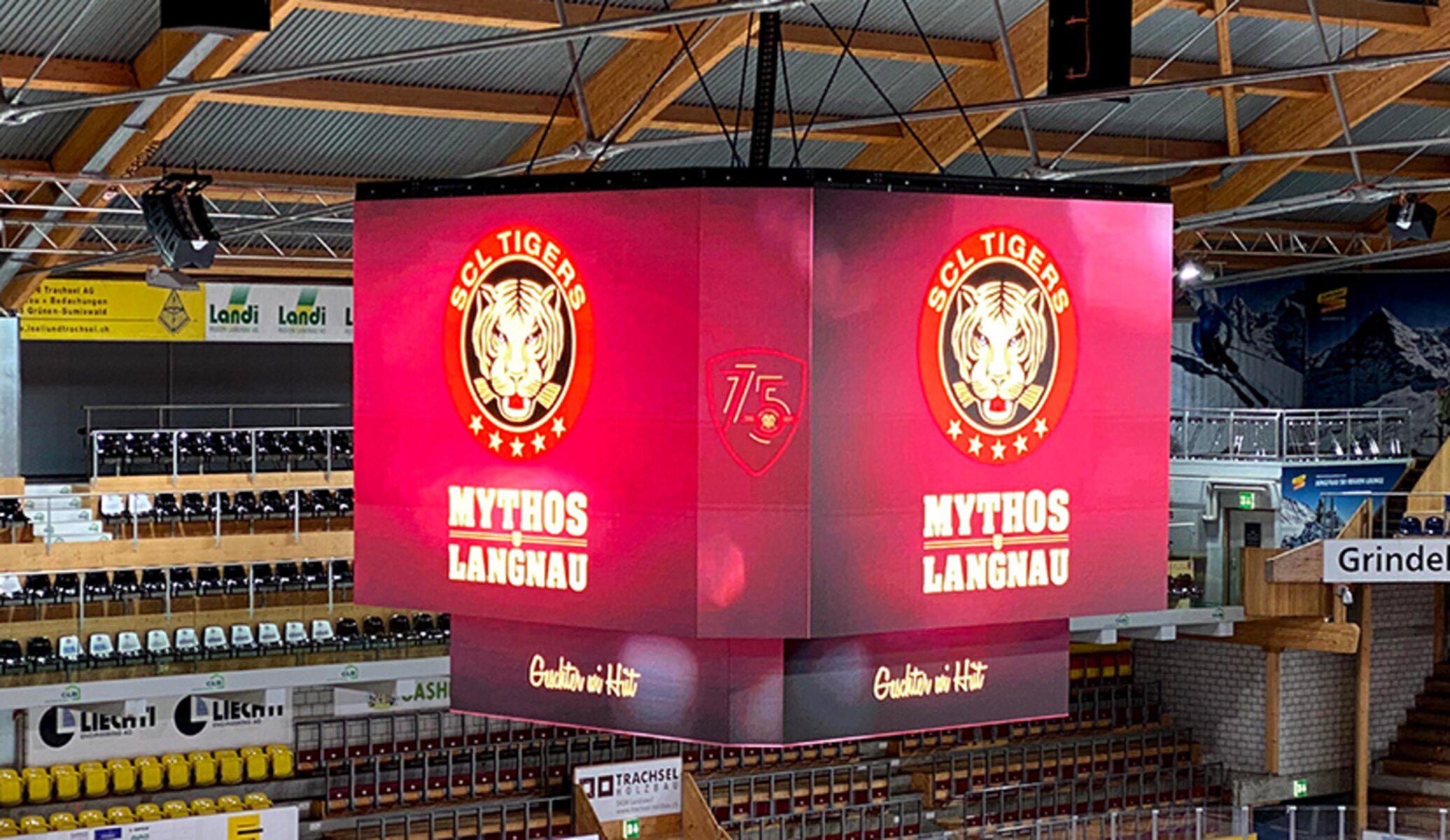

Videowürfel der SCL Tigers mit 114 m2 LED-Fläche, gehalten von drei GIS Motoren

Als ein Bestandteil der Sanierungsarbeiten der Ilfishalle, dem Heimstadion der SCL Tigers in Langnau, Schweiz, wurde der 5 Tonnen schwere, mit 436 LED Modulen ausgestattete Videowürfel unter das Hallendach, an drei GIS Elektrokettenzüge gehängt.

Der mit ca. 5.19 Mio. Pixel versehene, sensible Videowürfel, mit Full-HD-Auflösung muss für Service und Wartungszwecke vertikal bewegt werden. Diese Aufgabe übernehmen drei frequenzgesteuerte GIS Motoren mit je 2000kg Tragkraft in D8Plus Ausführung. Die Frequenzsteuerung erbringt die geforderte, stufenlose Fahrbewegung von 0.32 – 3.48 m/min.

Die Ansteuerung der GIS Elektrokettenzüge basiert auf einer kabellosen Sicherheitsfunksteuerung mit Wahlschaltung. Mit dem ergonomischen Handsender können die Motoren dadurch in Gruppen, aber auch einzeln angesteuert werden.

Galerie

1 /

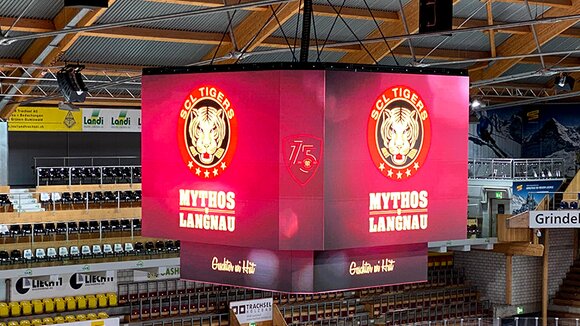

Videowürfel der SCL Tigers mit 114 m2 LED-Fläche, gehalten von drei GIS Motoren

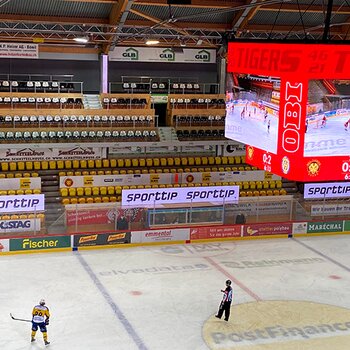

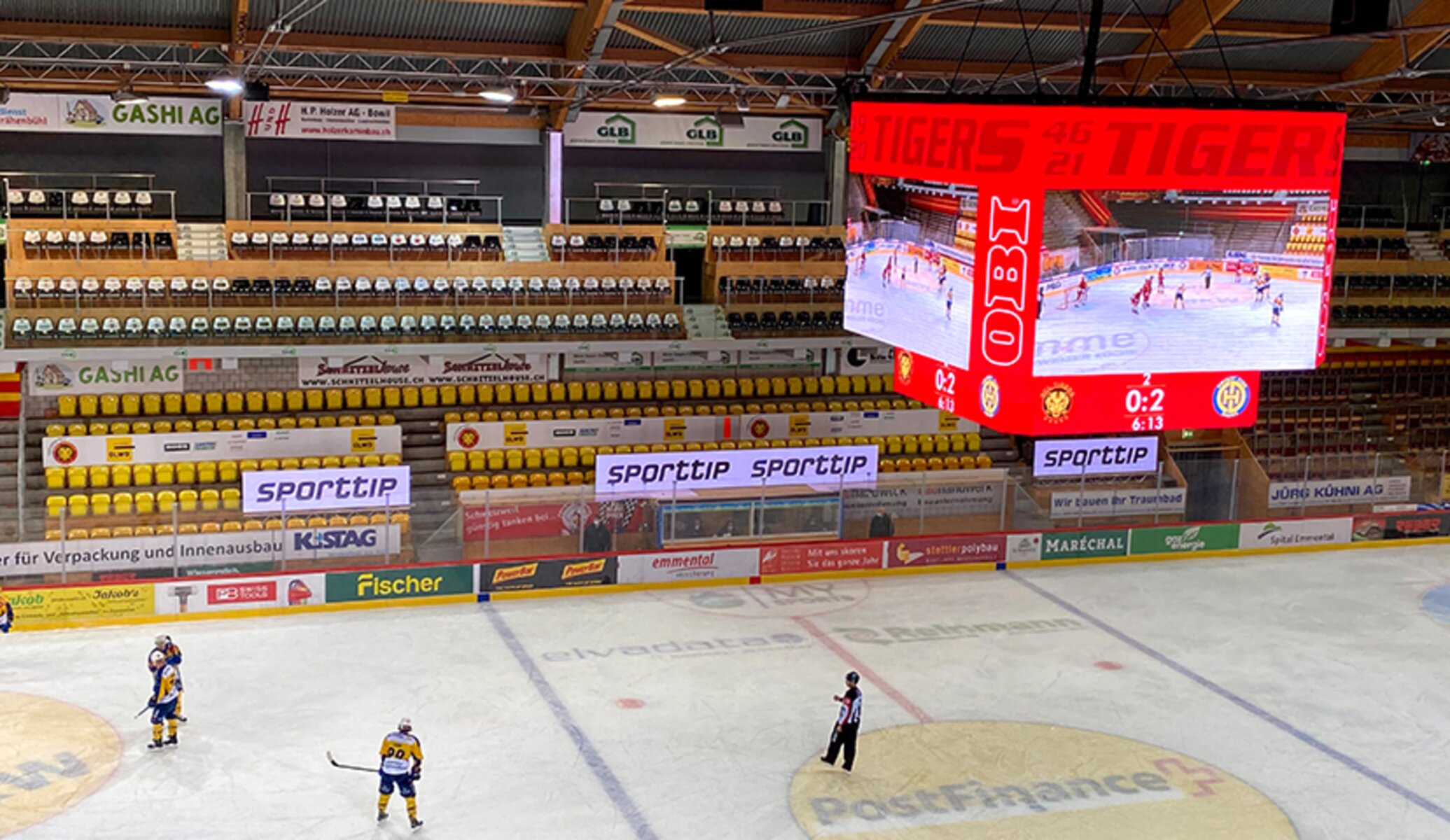

Der 6 x 6 Meter grosse SCL Tigers Videowürfel in Aktion während Eishockeyspiel

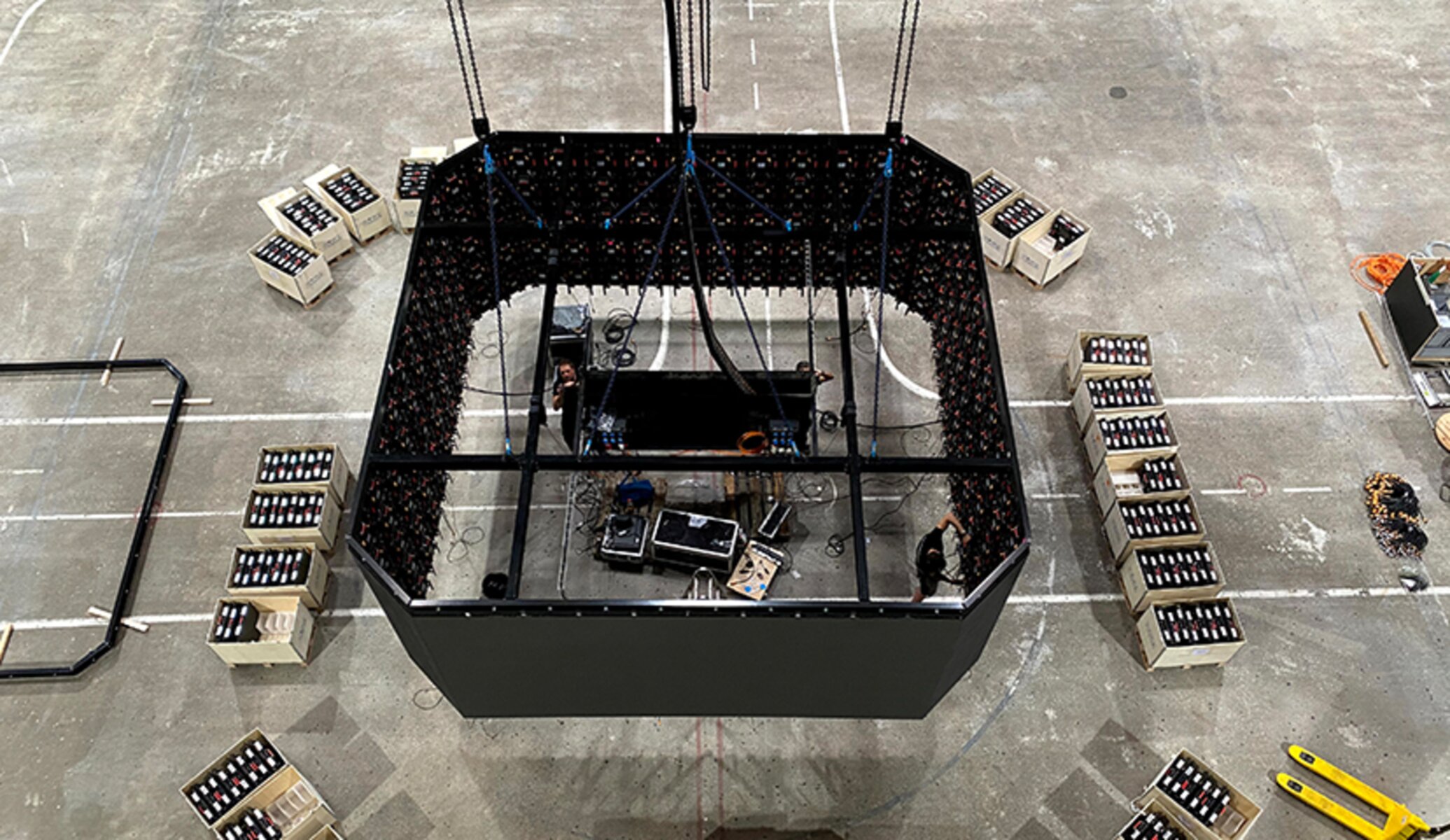

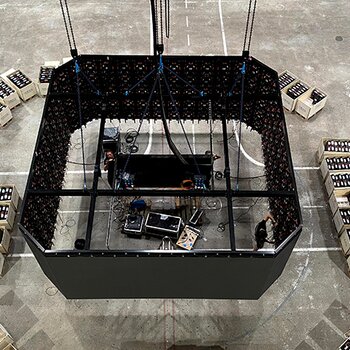

Der Videowürfel wird mit Elektrokettenzügen an die Hallendecke gehoben

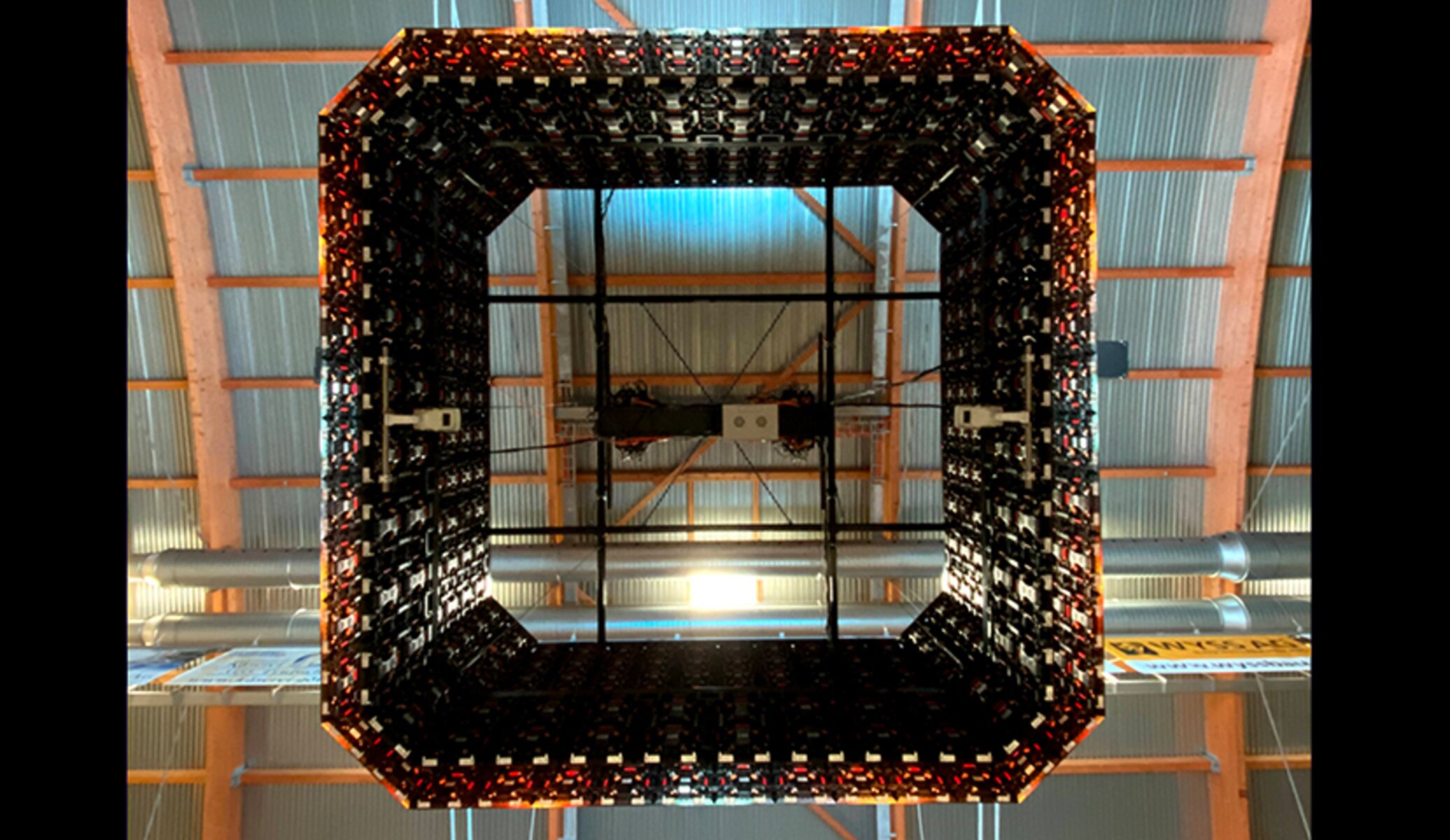

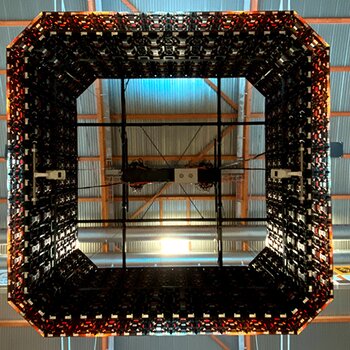

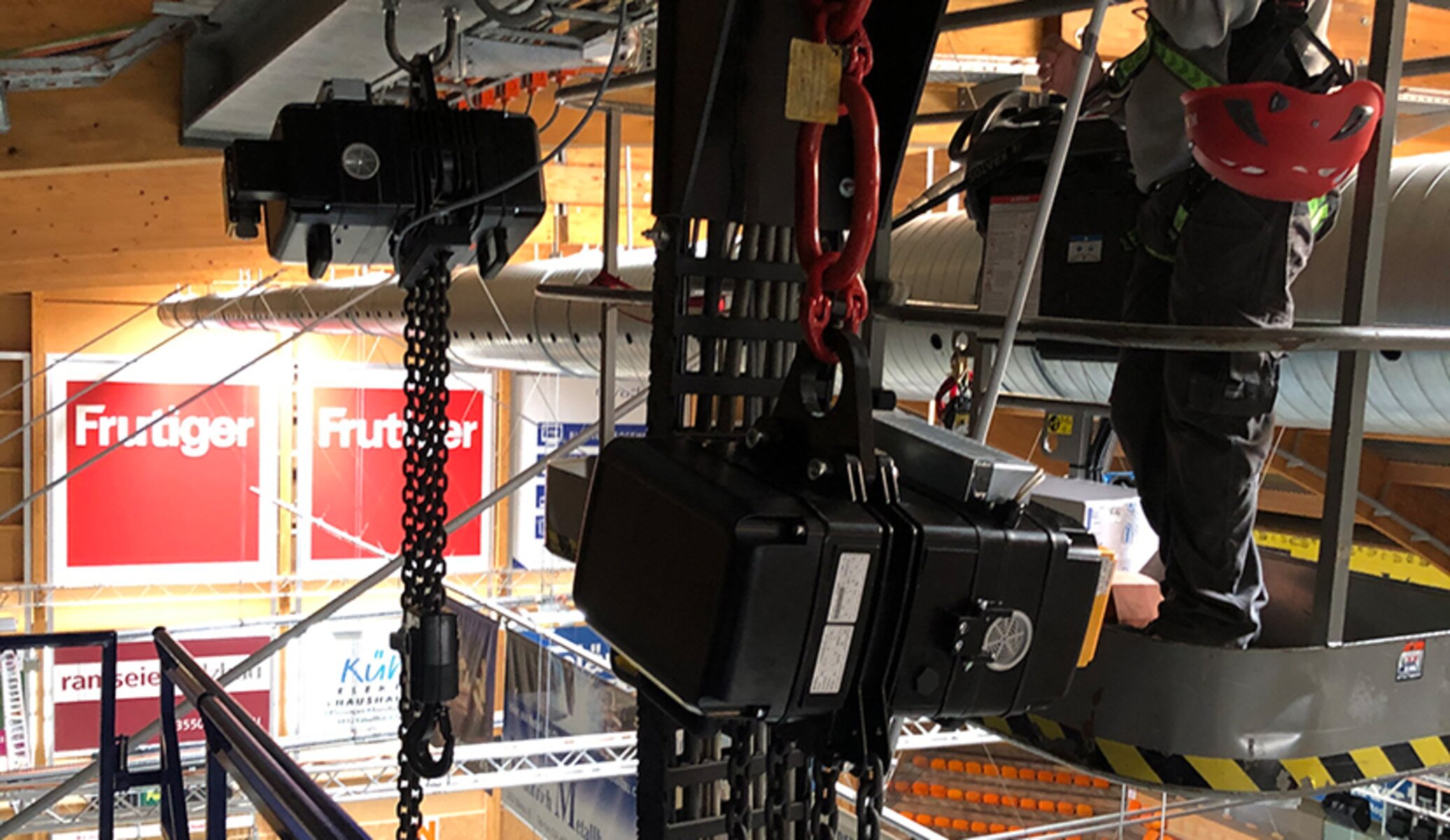

Elektrokettenzüge D8+ halten den Videowürfel sicher über der Eisfläche

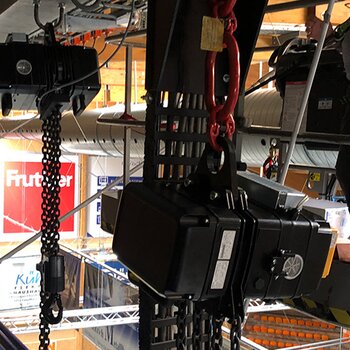

Zum Heben und Halten des Videowürfels werden Motoren mit einer grossen Hubhöhe und Freqenzumformer eingesetzt
