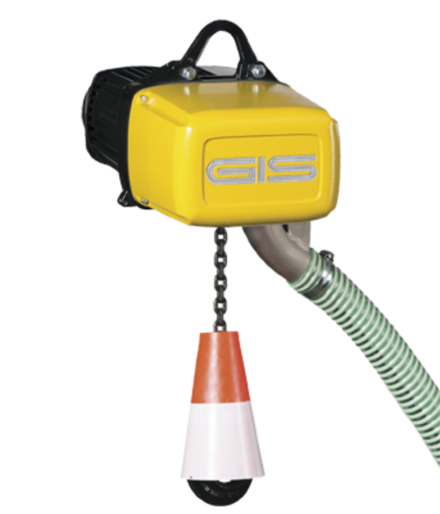

Elektrokettenzug für grosse Hubhöhen in Windkraftanlagen

Elektrokettenzug Windkraft

GP500 + 1000, bis 1000 kg
  • Elektrokettenzug für Windkraftanlagen
  • Hubgeschwindigkeit bis 16 m / min.
  • Hubhöhe bis 200 m
  • Temperaturüberwachung mit Abschaltfunktion des Motors bei Überhitzung
  • Automatische Umschaltung von hoher auf niedrige Hubgeschwindigkeit kurz vor dem Hubende mittels Getriebeendschalter
  • Externe Endschalter für Hakenendpositionen
  • Vergütete Spezialkette
  • Lasthaken mit Schutzhaube
  • Optional mit Hand- oder Motorfahrwerk
  • Optional mit Kettenmagazin

Technische Daten

Standardausführung

Maximale Traglast (1-strängig)

1000 kg


Standardspannungen

3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz


3-Phasen-Motor

2 Hubgeschwindigkeiten


Steuerung

42 V Niederspannung


Schutzart

IP65


Aufhängung

Ösenaufhängung


Steuerschalter

Ergonomischer Steuerschalter mit Not-Aus und äusserer Zugentlastung


Endschaltung

Getriebeendschalter für höchste und tiefste Hakenstellung


Isolationsklasse (Motor)

F


Bremse

DC-Federdruckbremse


Überlastsicherung

Rutschkupplung nachstellbar und nicht im Kraftfluss


Besonderheiten:

  • Externer Endschalter für oberste Hakenposition
  • Automatische Umschaltung von hoher auf niederige Hubgeschwindgikeit vor Hubende
  • Temperaturüberwachung mit Abschaltfunktion bei Überhitzung
  • Vergütete Spezialkette
  • Lasthaken mit Schutzhaube

Kundennutzen

Elektrokettenzüge werden in der Windkraftindustrie vor allem dafür verwendet, Ersatzteile und Werkzeuge vom Boden hinauf in die Gondel zu transportieren.

Der GP Elektrokettenzug-Reihe kommt bei Windkraft-Anwendungen zu Gute, dass grundsätzlich leistungsstarke Motoren eingesetzt werden mit tiefer Betriebstemperatur und Kühlung. Zusätzlich hat der Kettenzug für die Windkrafttechnik einige Spezialfunktionen und Sonderausstattungen:

So gibt es zum Beispiel eine automatische Umschaltung von hoher auf niedrige Hubgeschwindigkeit, wenn sich der Lasthaken dem Ende des Hubes nähert. Diese Funktion verhindert, dass bei hoher Geschwindigkeit gegen die Endposition, also das Gehäuse des Kettenzugs gefahren wird. Dies könnte zur Folge haben, dass ungesicherte Teile der Last (z.B. Werkzeuge in einer Werkzeugkiste) herunterfallen.

Eine weitere Besonderheit ist die Schutzhaube über dem Lasthaken. Damit ist die Gefahr gebannt, dass der Lasthaken auf dem langen Weg nach oben ungewollt irgendwo hängen bleibt.

Zubehör + Optionen

  • Betriebs- und Steuerspannungen für weltweiten Einsatz
  • Hakenaufhängung
  • Sicherheitslasthaken
  • Betriebsdatenzähler
  • Manuelle Bremsentlüftung
  • Kettenspeicher für diverse Hubhöhen
  • Hubhöhen bis 200 m
  • Motor- und Handfahrwerke
  • Spezialaufhängungen
  • Getriebefett für Tieftemperatureinsatz
