20. August 2020
Anwendungen

Höhenoptimiertes GISKB Kransystem für Transformatoren-Raum

Kürzlich hat die Centralschweizerische Kraftwerke AG (CKW) die Unterstation Rothenburg in Betrieb genommen. Für Wartungszwecke wurde dabei im Transformatoren-Raum des Neubaus eine GISKB Leichtkrananlage mit 1000 kg Traglast installiert.
GISKB Kransystem mit einseitigem Zwischenbau für optimale Raumnutzung

Das höhenoptimierte Kransystem mit einseitiger Zwischenbau-Konstruktion sorgt für eine bestmögliche Ausnutzung der Raumhöhe und ermöglicht den Transport von sperrigen Lasten trotz begrenzten Platzverhältnissen.
Ein Elektrokettenzug vom Typ GP500 mit 1000 kg Tragfähigkeit wurde an einem Joch zwischen den zwei Kranträger eingebaut und sorgt für das sichere Heben der schweren Transformatorenteile. In besagtem Trafo-Raum wird Strom vom Hoch- aufs Mittelspannungsnetz umgewandelt. Obwohl eigentlich Strom in rauen Mengen vorhanden wäre, erfolgt das längs und seitliche Verschieben nicht elektrisch, sondern von Hand. Die GISKB Fahrwerke und Rollapparate mit kugelgelagerten Kunststofflaufrollen sorgen hierbei für einen idealen Leichtlauf der 8.7 m langen Kranbrücke.
Das Kransystem ist mit angeschweissten Aufhängungen an der vorhandenen Deckenkonstruktion befestigt und nicht nur wegen seines lichtgrauen Anstriches optimal in den Raum integriert.

Technische Daten / Steckbrief

Besondere Merkmale
  • Zweiträger – Hängekran GISKB mit einseitigen Zwischenbau
  • Mit direkten Aufhängungen an Stahlträger geschweisst

Tragfähigkeit

1000 kg


Kranbahnlänge

14 m


Spannweite

7,7 m


Kranbrücke

8,7 m


Kran- und Katzfahren

Manuell


Verwendeter Elektrokettenzug

GP500/2NF, Hub 4 m, 1000 kg, 4/1 m/min


Galerie

1 /

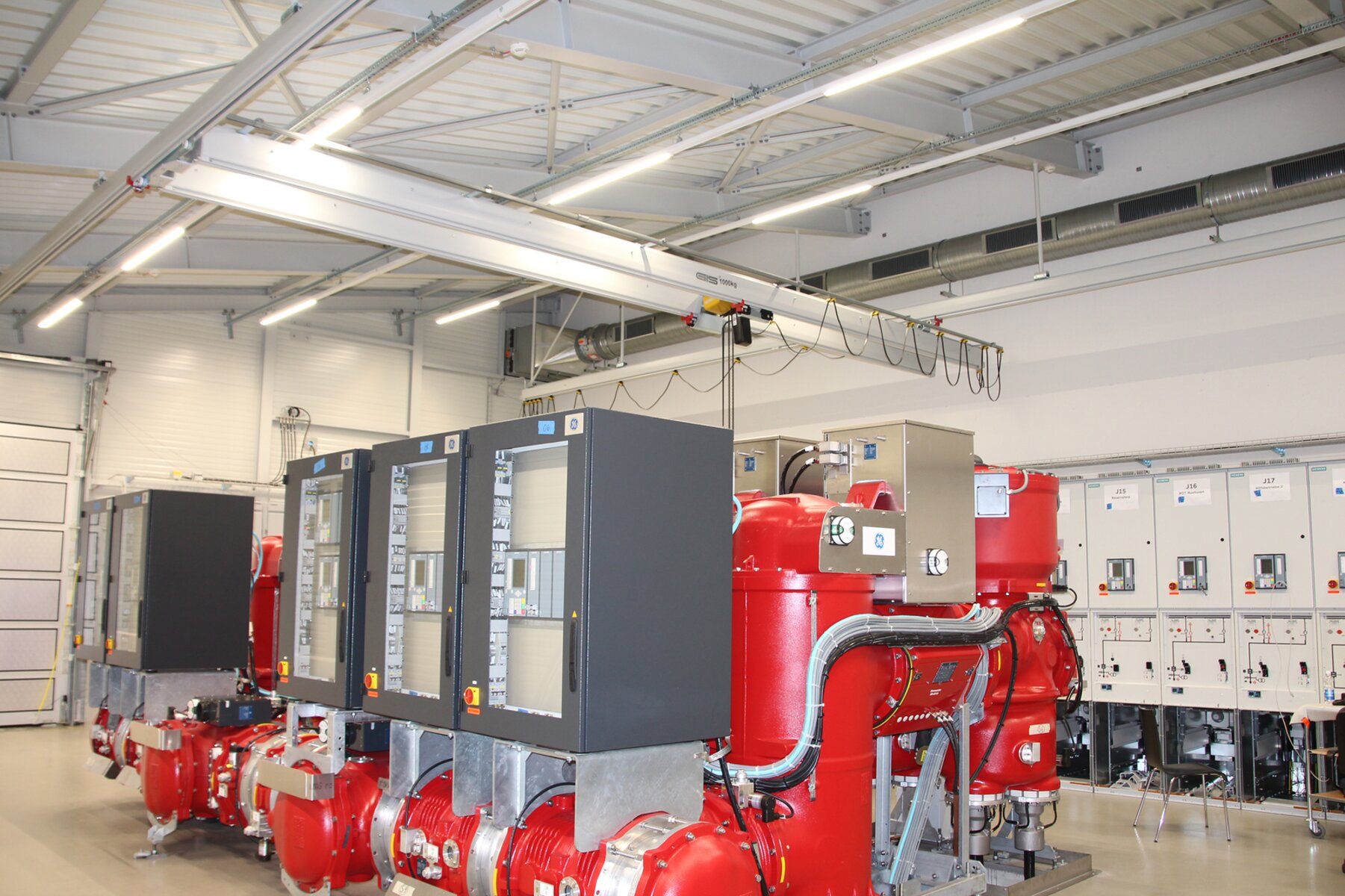

GISKB Kransystem mit einseitigem Zwischenbau für optimale Raumnutzung

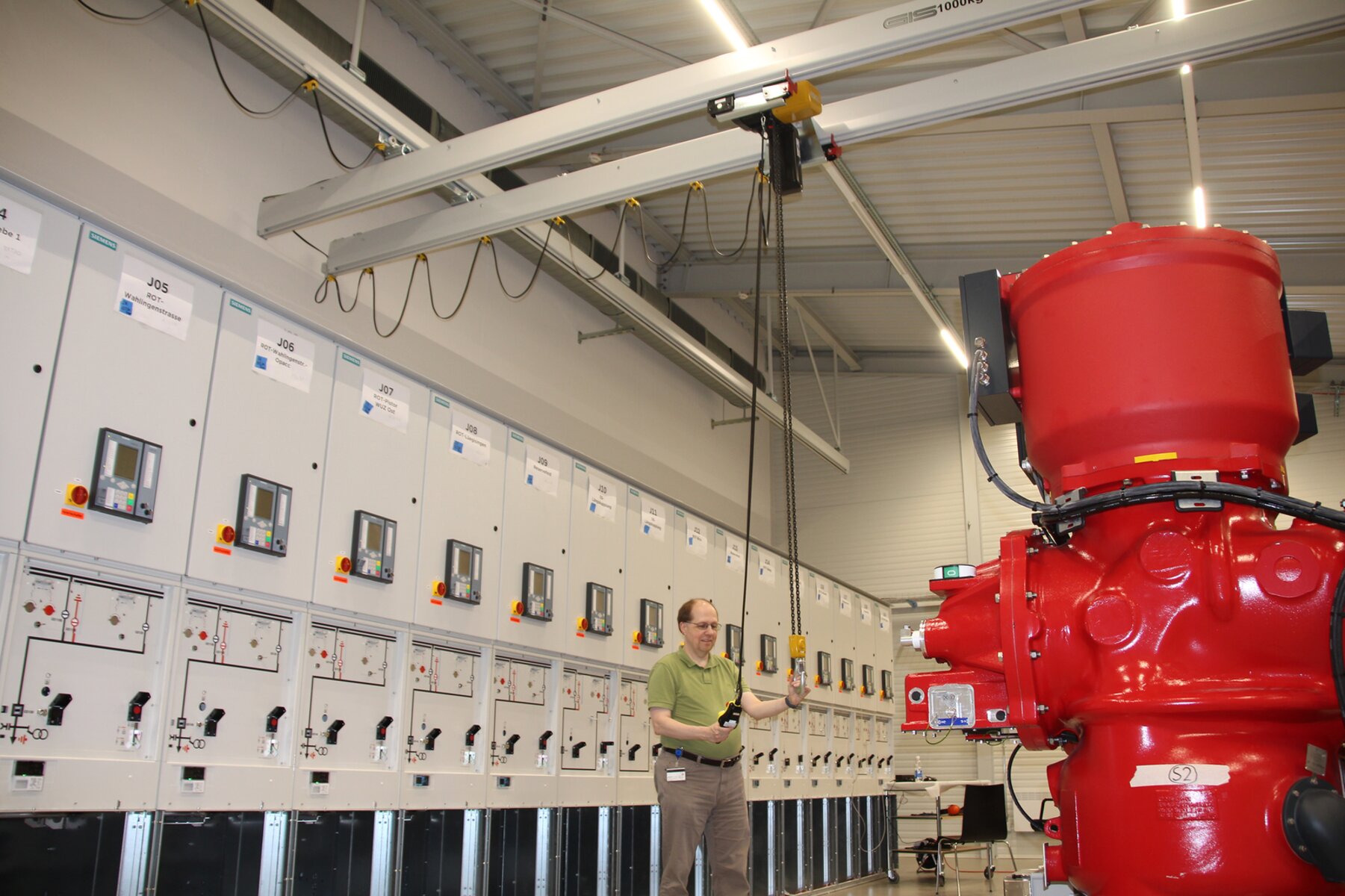

Die Zweiträger-Kranbrücke mit Elektrokettenzug lässt sich mühelos manuell verschieben

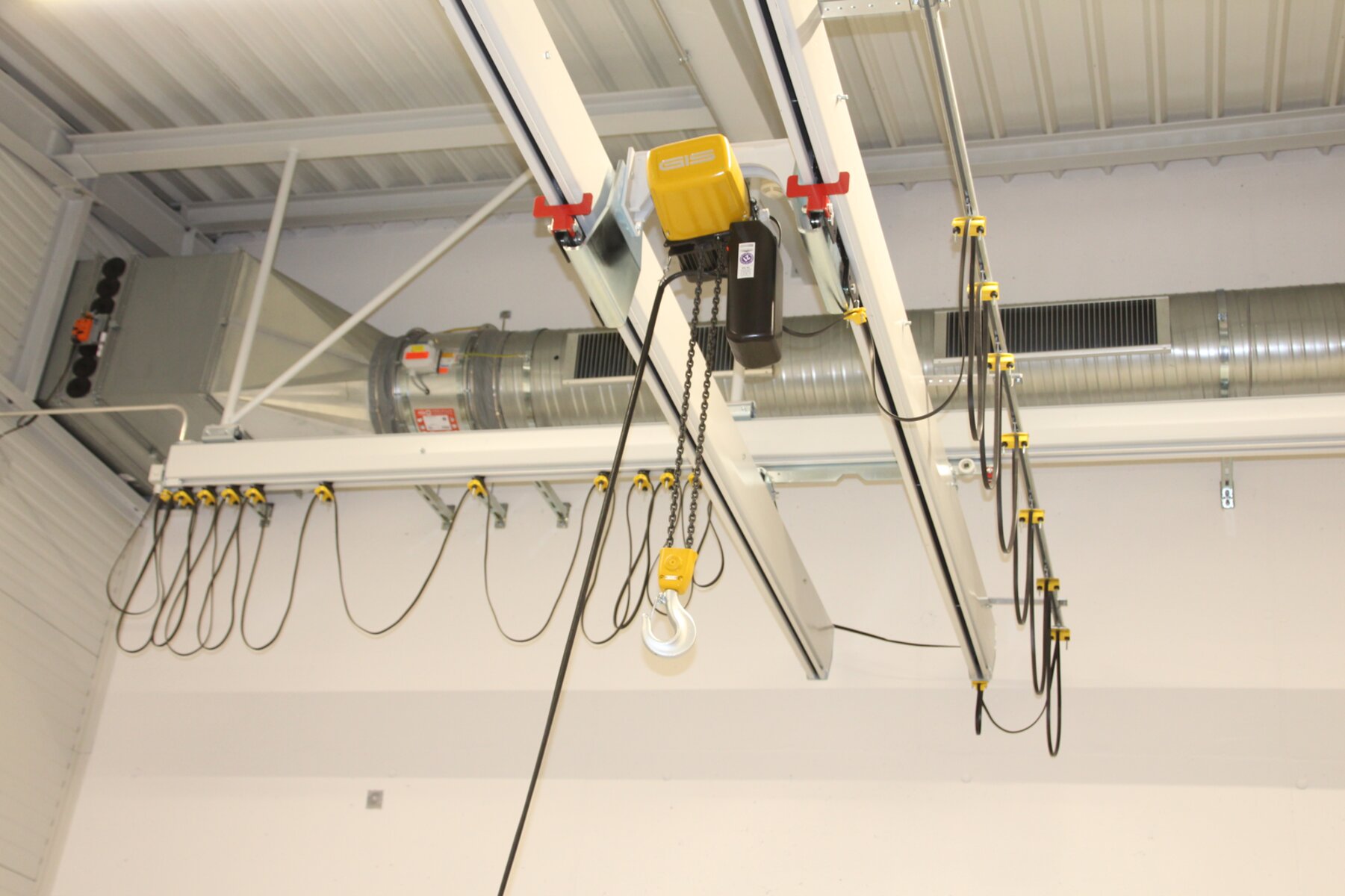

Kettenzug ist optimal in den Kran integriert und bietet maximale Hubhöhe
